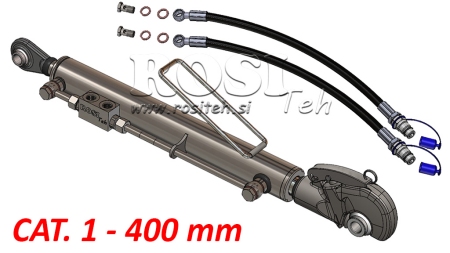

ΥΔΡΑΥΛΙΚΟ ΤΡΙΤΟ ΣΗΜΕΙΟ AUTOMATIC - 1 CAT. 50/30-400 (20-55HP)(19.2)

 Υδραυλικό Τρίτο Σημείο

(αγγλ. top link ή τρίτο σημείο, γερ. hydraulischer oberlenker) είναι ουσιαστικά ένας τυπικός διπλός υδραυλικός κύλινδρος με συγκολλημένες συνδέσεις για τοποθέτηση μεταξύ του τρακτέρ και του εξαρτήματος του τρακτέρ. Είναι σίγουρα μια αναβάθμιση για το τρακτέρ αν δεν το έχει ήδη ως τυπικό. Οι υδραυλικοί σύνδεσμοι είναι προστατευμένοι από διάβρωση με γαλβανισμό. Όλοι οι υδραυλικοί σύνδεσμοι έχουν επίσης εγκατεστημένη μια βαλβίδα μπλοκ για ασφάλεια. Σε περίπτωση ζημιάς στον υδραυλικό σωλήνα, ο κύλινδρος του τρίτου σημείου παραμένει στην ίδια θέση, διατηρώντας έτσι και το εξάρτημα του τρακτέρ στη θέση του. Η βαλβίδα μπλοκ διασφαλίζει επίσης ότι οι σωλήνες, παρά τις δονήσεις κατά την οδήγηση, δεν είναι υπό πίεση, αποφεύγοντας έτσι την υπερφόρτωση της υδραυλικής βαλβίδας στο τρακτέρ.

Οι πιο κοινές τύποι υδραυλικών τρίτων σημείων:

- Τυπικός υδραυλικός τρίτος σύνδεσμος

(έχει ένα συγκολλημένο μάτι και στις δύο πλευρές)

- Αυτόματος υδραυλικός τρίτος σύνδεσμος

(έχει έναν αυτόματο γρήγορο σύνδεσμο για την μπάλα που είναι τοποθετημένη στο ράβδο του εμβόλου για το εξάρτημα του τρακτέρ)

- Ειδικός υδραυλικός τρίτος σύνδεσμος

(αυτός είναι ένας αυτόματος τρίτος σύνδεσμος, αλλά αντί για μάτι έχει έναν ειδικό γάντζο συγκολλημένο στον κύλινδρο, επιτρέποντας μεγαλύτερη κίνηση του τρίτου σημείου αριστερά ή δεξιά)

- Σπειρωτός υδραυλικός τρίτος σύνδεσμος

(το μήκος του τρίτου σημείου μπορεί να επεκταθεί με το μήκος του σπειρώματος)

Χρήση υδραυλικών τρίτων σημείων:

Οι υδραυλικοί τρίτοι σύνδεσμοι ή οι βίδες στερέωσης γίνονται ολοένα και πιο αναγκαίοι σε κάθε τρακτέρ, ειδικά με τα άροτρα για την καλλιέργεια του εδάφους, όπου είναι δυνατή η ακριβής ρύθμιση του άροτρου. Είναι ιδιαίτερα χρήσιμοι με τις επίπεδες πλάκες για το έδαφος, καθώς και με τα τρακτέρ ανυψωτικά, όπου χρησιμοποιούνται για κλίση, και ακόμη και σε πλατφόρμες για ανατροπή φορτίων.

Πώς να επιλέξετε τον κατάλληλο υδραυλικό τρίτο σύνδεσμο για το τρακτέρ σας;

1. ΒΗΜΑ: Πόσους ίππους έχει το τρακτέρ στο οποίο θα χρησιμοποιηθεί ο τρίτος σύνδεσμος;

Κατηγορία 1: για τρακτέρ από 20 έως 55 HP (15 - 40 kW)

Κατηγορία 2: για τρακτέρ από 45 έως 95 HP (35 - 70 kW)

Κατηγορία 3: για τρακτέρ από 80 έως 210 HP (60 - 155 kW)

Κατηγορία 4: για τρακτέρ από 180 έως 380 HP (135 - 285 kW)

Είναι επίσης λογικό να εξετάσετε ποιο εξάρτημα θα χρησιμοποιηθεί ο τρίτος σύνδεσμος, καθώς για παράδειγμα, με ένα τρακτέρ 100 HP, δεν χρειαζόμαστε έναν τρίτο σύνδεσμο κατηγορίας 3 αν θα τον χρησιμοποιήσουμε για μια πλατφόρμα τρακτέρ που έχει μέγιστη. χωρητικότητα φορτίου 1500 kg.

2. ΒΗΜΑ: Ποιο μέγεθος τρύπας για την βίδα ('βίδα τρακτέρ') πρέπει να έχει ο τρίτος σύνδεσμος;

Κατηγορία 1: Τρύπες 19.2 mm ή 25.4 mm

Κατηγορία 2: Τρύπες 25.4 mm

Κατηγορία 3: Τρύπες 25.4 mm ή 32.4 mm

Κατηγορία 4: Τρύπες 45.2 mm ή 32.4 mm

Είναι επίσης δυνατή η χρήση ενός μειωτήρα, ο οποίος διασφαλίζει ότι ένας τρίτος σύνδεσμος μπορεί να χρησιμοποιηθεί σε αρκετά διαφορετικά τρακτέρ ή εξαρτήματα.
Στην περίπτωση αυτόματων τρίτων σημείων ή ειδικών τρίτων σημείων, οι τρύπες καθορίζονται από την μπάλα που είναι σφιγμένη στον γρήγορο σύνδεσμο του τρίτου σημείου.

3. ΒΗΜΑ: Κατάλληλο μήκος του τρίτου σημείου ή διάδρομος του τρίτου σημείου.

Δεν υπάρχει κανόνας ή μάλλον δεν υπάρχει ακριβώς καθορισμένο πρότυπο για το πόσο διάδρομο πρέπει να έχει ένας υδραυλικός τρίτος σύνδεσμος για έναν συγκεκριμένο τύπο τρακτέρ. Αυτό εξαρτάται κυρίως από τον τύπο του τρακτέρ και τα εξαρτήματα του τρακτέρ για τα οποία προορίζεται. Συνήθως χρησιμοποιείται για αρκετά εξαρτήματα τρακτέρ που έχουμε, οπότε είναι απαραίτητο να καθορίσουμε ένα μήκος που θα είναι κατάλληλο για τα περισσότερα από αυτά. Συνήθως, είναι πιο εύκολο να μετρήσουμε τον σπειρωτό τρίτο σύνδεσμο που είναι ήδη στο τρακτέρ. Βασισμένοι στο συμπιεσμένο μήκος του σπειρωτού τρίτου σημείου (μετρημένο από το κέντρο των τρυπών), βρίσκουμε τον πλησιέστερο υδραυλικό τρίτο σύνδεσμο και έτσι βλέπουμε το μέγιστο ή εκτεταμένο μήκος και τον διάδρομό του.

Τα τυπικά διαστήματα των τρίτων σημείων είναι:
- 160 mm
- 210 mm
- 280 mm
- 400 mm

Τα μήκη των τρίτων σημείων με το ίδιο διάδρομο εξαρτώνται στη συνέχεια από τον ίδιο τον τύπο.

4. ΒΗΜΑ: Επιλογή του τύπου του τρίτου σημείου.

- τυπικός τρίτος σύνδεσμος
(χρησιμοποιείται με τυπικά τρακτέρ)

- αυτόματος τρίτος σύνδεσμος
(χρησιμοποιείται αν είναι εγκατεστημένοι γρήγοροι σύνδεσμοι στους κάτω βραχίονες του τρακτέρ)

- ειδικός τρίτος σύνδεσμος
(για μεγαλύτερη αμplitude κίνησης αριστερά-δεξιά)

- σπειρωτός τρίτος σύνδεσμος
(το μήκος του τρίτου σημείου μπορεί να επεκταθεί με το μήκος του σπειρώματος)

Οι υδραυλικοί τρίτοι σύνδεσμοι είναι κατάλληλοι για τρακτέρ:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
